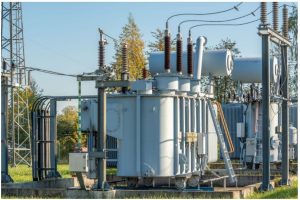

TRANSFORMATOR
Apa itu transformastor?
Transformator/ Trafo merupakan peralatan listrik yang termasuk dalam klasifikasi mesin listrik stastis dan berguna untuk menyalurkan tenaga /daya listrik dari tegangan tinggi ke tegangan rendah atau sebaliknya, dengan frekuensi sama. Transformator dalam pengaplikasiannya dapat ditanahakn pada titik netral sesuai dengan kebutuhan pengamanan atau proteksi.
Dasar dari teori transformator adalah sebagai berikut :
“Apabila ada arus listrik bolak-balik yang mengalir mengelilingi suatu inti besi maka inti besi itu akan berubah menjadi magnit dan apabila magnit tersebut dikelilingi oleh suatu belitan maka pada kedua ujung belitan tersebut akan terjadi beda tegangan mengelilingi magnit, sehingga akan timbul gaya gerak listrik (GGL)”.
Cara Kerja dan Fungsi Bagian-Bagian Transformator
Suatu transformator terdiri atas beberapa bagian, yaitu:
- Bagian utama transformator
- Peralatan Bantu
- Peralatan Proteksi
Setiap bagian tersebut memiliki fungsi masing-masing, dan untuk detailnya anda juga dapat membaca artikel mengenai komponen-komponen transformator di sini
- Bagian utama transformator, terdiri dari:
- Inti besi
Inti besi berfungsi untuk mempermudah jalan fluks, yang ditimbulkan oleh arus listrik yang melalui kumparan. Dibuat dari lempengan-lempengan besi tipis yang berisolasi, untuk mengurangi panas (sebagai rugi-rugi besi) yang ditimbulkan oleharus pusar atau arus eddy (eddy current).
- Kumparan transformator
Beberapa lilitan kawat berisolasi membentuk suatu kumparan, dan kumparan tersebut diisolasi, baik terhadap inti besi maupun terhadap kumparan lain dengan menggunakan isolasi padat seperti karton, pertinax dan lain-lain.
Pada transformator terdapat kumparan primer dan kumparan sekunder. Jika kumparan primer dihubungkan dengan tegangan/arus bolak-balik maka pada kumparan tersebut timbul fluks yang menimbulkan induksi tegangan, bila pada rangkaian sekunder ditutup (rangkaian beban) maka mengalir arus pada kumparan tersebut, sehingga kumparan ini berfungsi sebagai alat transformasi tegangan dan arus.
- Kumparan tertier
Fungsi kumparan tertier diperlukan adalah untuk memperoleh tegangan tertier atau untuk kebutuhan lain. Untuk kedua keperluan tersebut, kumparan tertier selalu dihubungkan delta atau segitiga. Kumparan tertier sering digunakan juga untuk penyambungan peralatan bantu seperti kondensator synchrone, kapasitor shunt dan reactor shunt, namun demikian tidak semua transformator daya mempunyai kumparan tertier.
- Minyak transformator
Sebagian besar dari transformator tenaga memiliki kumparan-kumparan yang intinya direndam dalam minyak transformator, terutama pada transformator-transformator tenaga yang berkapasitas besar, karena minyak transformator mempunyai sifat
Sebagai media pemindah panas (disirkulasi) dan juga berfungsi pula sebagai isolasi (memiliki daya tegangan tembus tinggi) sehingga berfungsi sebagai media pendingin dan isolasi.
- Bushing
Hubungan antara kumparan transformator ke jaringan luar melalui sebuah bushing, yaitu sebuah konduktor yang diselubungi oleh isolator, yang sekaligus berfungsi sebagai penyekat antara konduktor tersebut dengan tangki transformator.
- Tangki dan konservator
Pada umumnya bagian-bagian dari transformator yang terendam minyak transformator berada atau (ditempatkan) di dalam tangki. Untuk menampung pemuaian pada minyak transformator, pada tangki dilengkapi dengan sebuah konservator.
- Peralatan Bantu
- Pendingin
Pada inti besi dan kumparan-kumparan akan timbul panas akibat rugi-rugi besi dan rugi-rugi tembaga. Bila panas tersebut mengakibatkan kenaikan suhu yang berlebihan, akan merusak isolasi transformator, maka untuk mengurangi adanya kenaikan suhu yang berlebihan tersebut pada transformator perlu juga dilengkapi dengan sistem pendingin yang bergungsi untuk menyalurkan panas keluar transformator. Media yang digunakan pada sistem pendingin dapat berupa udara, gas, minyak dan air.
Sistem pengalirannya (sirkulasi) dapat dengan cara:
- Alamiah (natural)
- Tekanan/paksaan (forced).
- Tap Changer (perubah tap)
Tap Changer adalah perubah perbandingan transformator untuk mendapatkan tegangan operasi sekunder sesuai yang diinginkan dari tegangan jaringan/primer yang berubah-ubah. Tap changer dapat dilakukan baik dalam keadaan berbeban (on-load) atau dalam keadaan tak berbeban (off load), dan tergantung jenisnya.
- Alat pernapasan
Karena adanya pengaruh naik turunnya beban transformator maupun suhu udara luar, maka suhu minyak akan berubah-ubah mengikuti keadaan tersebut. Bila suhu minyak tinggi, minyak akan memuai dan mendesak udara di atas permukaan minyak keluar dari dalam tangki, sebaliknya bila suhu minyak turun, minyak menyusut maka udara luar akan masuk ke dalam tangki. Kedua proses di atas disebut pernapasan transformator. Permukaan minyak transformator akan selalu bersinggungan dengan udara luar yang menurunkan nilai tegangan tembus pada minyak transformator, maka untuk mencegah hal tersebut, pada ujung pipa penghubung udara luar dilengkapi tabung berisi kristal zat hygroscopis.
- Indikator
Untuk mengawasi selama transformator beroperasi, maka perlu adanya indicator yang dipasang pada transformator.
- Peralatan Proteksi
- Relay Bucholz
Relay Bucholz adalah relai yang berfungsi mendeteksi dan mengamankan terhadap gangguan transformator yang menimbulkan gas.
- Relai Tekanan Lebih
Relai ini berfungsi hampir sama seperti Relay Bucholz. Fungsinya adalah mengamankan terhadap gangguan di dalam transformator. Bedanya relai ini hanya bekerja oleh kenaikan tekanan gas yang tiba-tiba dan langsung mentripkan pemutus tenaga (PMT). Alat pengaman tekanan lebih ini berupa membran yang terbuat dari kaca, plastik, tembaga atau katup berpegas, sebagai pengaman tangki transformator terhadap kenaikan tekan gas yang timbul di dalam tangki yang akan pecah pada tekanan tertentu dan kekuatannya lebih rendah dari kekuatan tangki transformator
- Relai Diferensial
Berfungsi mengamankan transformator terhadap gangguan di dalam transformator, antara lain adalah kejadian flash over antara kumparan dengan kumparan atau kumparan dengan tangki atau belitan dengan belitan di dalam kumparan ataupun beda kumparan.
- Relai Arus lebih
Berfungsi mengamankan transformator jika arus yang mengalir melebihi dari nilai yang diperkenankan lewat pada transformator tersebut dan arus lebih ini dapat terjadi oleh karena beban lebih atau gangguan hubung singkat. Arus lebih ini dideteksi oleh transformator arus atau current transformator (CT).
- Relai Tangki Tanah
Alat ini berfungsi untuk mengamankan transformator bila ada hubung singkat antara bagian yang bertegangan dengan bagian yang tidak bertegangan pada transformator.
- Relai Hubung Tanah
Fungsi alat ini adalah untuk mengamankan transformator jika terjadi gangguan hubung singkat satu phasa ke tanah.
- Relai Thermis
Alat ini berfungsi untuk mencegah/mengamankan transformator dari kerusakan isolasi pada kumparan, akibat adanya panas lebih yang ditimbulkan oleh arus lebih. Besaran yang diukur di dalam relai ini adalah kenaikan suhu.
